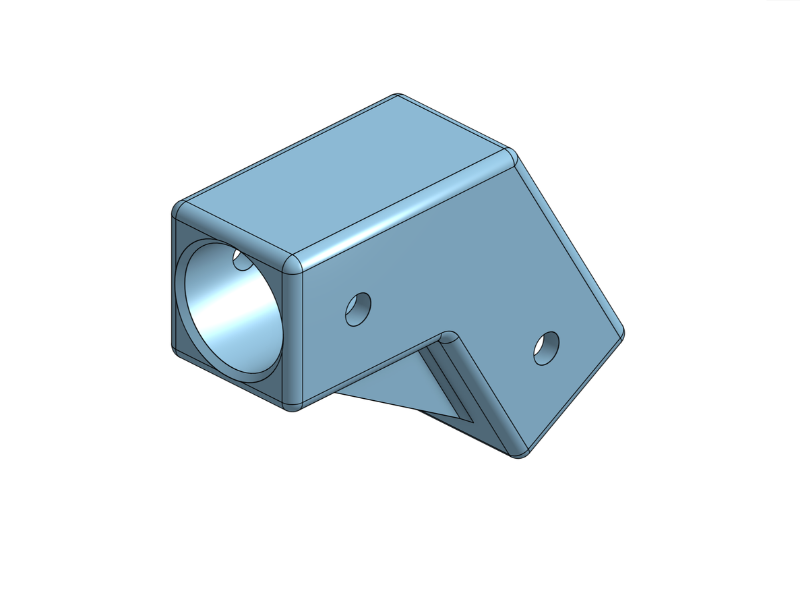

Ein Kunststoffverbinder zwischen zwei Metallrohren einer faltbaren Transportbox für Hunde ist gebrochen.

Mit Hilfe von 3D-CAD und 3D-Druck soll ein Ersatzteil hergestellt werden.

Maße, Abstände und Winkel wurden mit Hilfe von Meßwerkzeugen abgenommen und in eine handschriftliche Skizze übertragen.

In der CAD Software wurde mit Hilfe der Skizze, unter Berücksichtigung der Materialeigenschaften von PLA und der zu erwartenden Belastung ein 3D-Modell erstellt.

Das Modell wurde in der Slicer Software optimiert, um mit den zu erwartenden Belastungen bestmöglich zurecht zu kommen und im Anschluss Aditiv in PLA gefertigt.

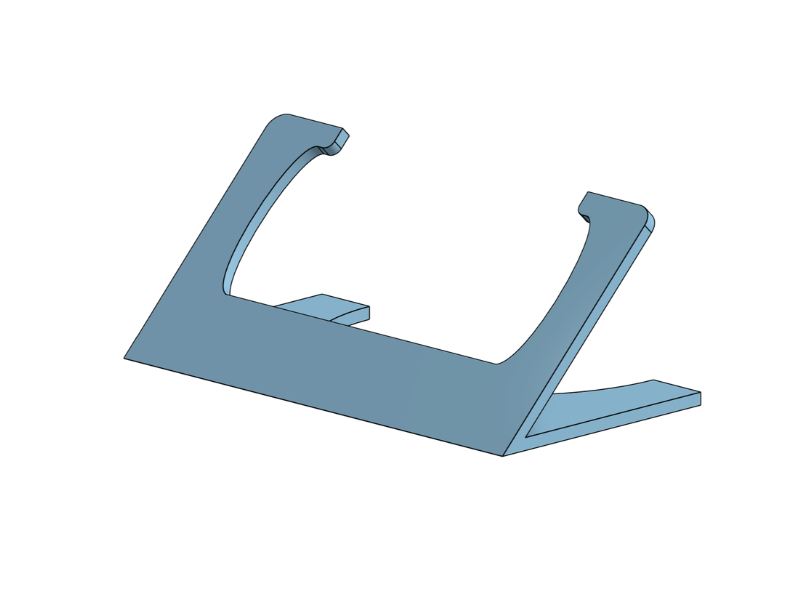

Halter für ein elektronisches Preisschild erstellen, welches im 45 Grad Winkel nach oben geneigt ist, um Waren auf einer ebenen Präsentationsfläche auszupreisen.

Maße am zur Verfügung gestelltem Preisschild abgenommen und in das 3D Modell im CAD Programm übernommen.

Materialstärke und Layout vor dem Hintergrund einer Massenproduktion optimiert.

Modell in der Slicer Software auf optimalen Kräfteverlauf und minimalsten Materialeinsatz eingerichtet.

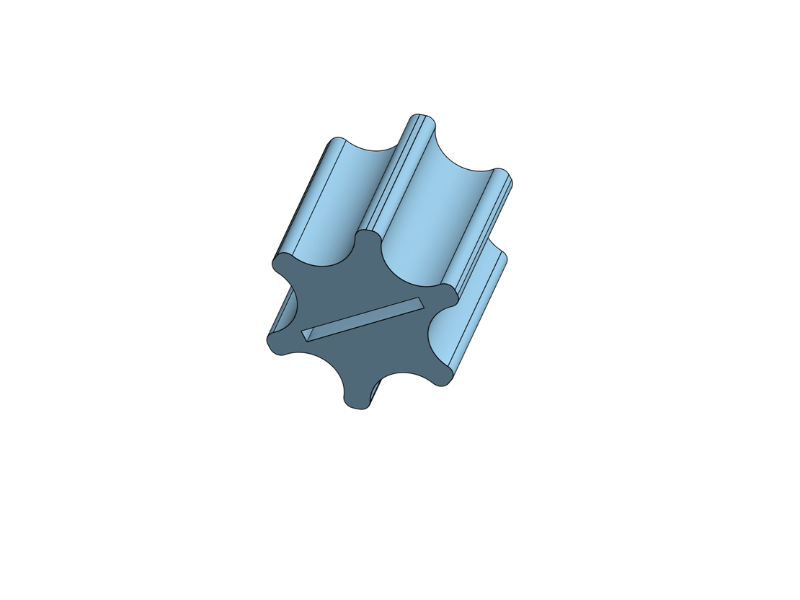

Erstellen einer Drehhilfe für einen Schlüssel im Zylinderschloss, damit Kinder und körperlich beeinträchtigte Personen den Schlüssel einfacher und sicherer Drehen können.

Maße vom Schlüssel abnehmen, unter Beachtung, wie tief der Schlüssel im Schloss sitzt um unnötige Kräfte auf den Schlüssel zu vermeiden, sowie ein Schleifen an Schloss und Tür zu verhindern.

Griffradius vergrößern, damit ein höheres Drehmoment auf die Drehachse des Schlosses wirken kann, um der benutzenden Person das Drehen zu erleichtern.

Vertiefungen integriert, um den Einsatz von mehreren Fingern oder der ganzen Hand zu ermöglichen.
